GFQ-2不銹鋼呼吸閥
- 產品品牌 石化機械
- 產品型號
- 產品描述
呼吸閥，鄭州呼吸閥，阻火呼吸閥，帶接管呼吸閥，JAV-ⅠZ，HXF-IJZ保溫夾套阻火呼吸閥...
【產品型號：GFQ-2】

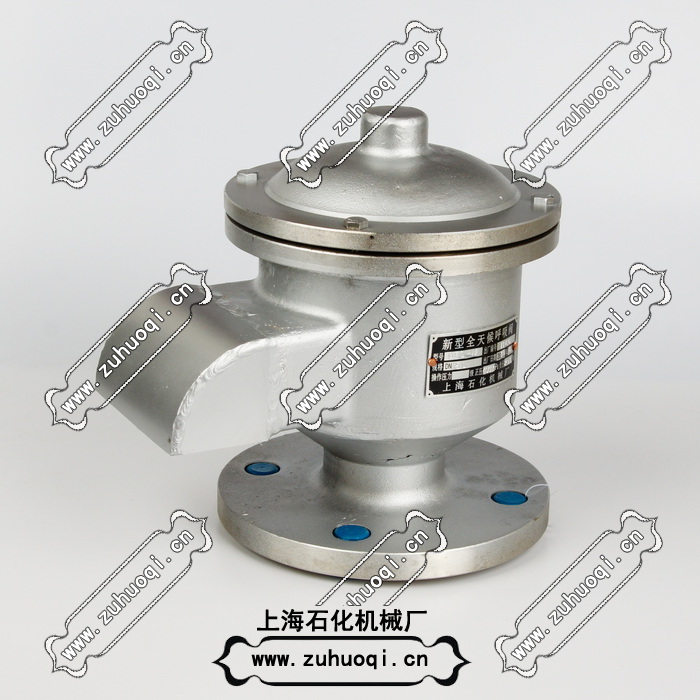

產品簡介：GFQ-II全天候呼吸閥系列無需外加裝置，可室內、戶外安裝，一年四季均可安全使用。安裝在儲罐頂部起平衡灌內正負壓的作用，可與ZGB波紋阻火器配套使用,組合后可實現阻火呼吸閥的功能，可適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。
工作原理：
呼吸閥安裝在儲罐頂部，解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障；該型號是不帶阻火功能的，該款經過升級可集阻火與呼吸功能于一體，詳情可查閱ZFQ-II型阻火呼吸閥
產品特點：
1、結構簡單，易檢修，安全方便。
2、閥盤采用四氟材料，耐低溫，防凍性能好。
3、新型全天候呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好。
4、新型全天候呼吸閥性能完全符合石油工業部標準 SY7511-87 規定。
用途與適用范圍:
用于各種液態介質的的儲罐。如果用于可燃或易燃的液態品的儲罐，需要搭配儲罐波紋網阻火器一起使用，油罐使用呼吸閥后，可明顯減少油罐中油類的蒸發損失，并可自動調節油罐內的壓力和改善油槽的通風。是儲罐上的主要安全設備，是起減少蒸發損耗、隔絕污染與保護儲罐在受超壓或真空時免遭破壞的作用。
零部件材料：
閥體材料
碳鋼WCB、不銹鋼304、316、鋁合金
正壓閥盤材料
不銹鋼304、316、鋁合金
負壓閥盤材料
不銹鋼304、316、四氟PTFE
環境溫度 ℃
-30~60
操作壓力 Pa
-295~98000 -30mmH2O~+10000mmH2O
呼吸閥通氣量在不同公稱通徑及壓力等級下的數據參考表：
|
公稱通徑
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
|
壓力等級
|
通氣量（m3/h）
|
|||||||||
|
A
|
+355
-295
|
18
16
|
23
16
|
45
35
|
90
75
|
190
160
|
340
280
|
550
450
|
820
760
|
1050
910
|
|
B
|
+980
-295
|
21
16
|
27
16
|
55
35
|
100
75
|
200
160
|
380
280
|
600
450
|
900
760
|
1130
910
|
|
C
|
+1750
-295
|
26
40
|
32
20
|
85
35
|
140
75
|
280
160
|
500
280
|
800
450
|
1150
760
|
1150
910
|
呼吸閥主要外形和連接尺寸：
主要技術參數
|
主要技術參數 |
|
|
主題材質 |
A3(WCB) L2 304(CF8) 304(CF3) 316(CF8M) 316(CF3M) 襯里 |
|
公稱通徑/壓力 |
DN15-400mm(1/2-16’’) PN0.6-5.0Mpa(150-600Lb) |
|
正負閥盤操作壓力 |
A型：-30mmH20(-295Pa) +36mm H20(+355Pa) |
|
B型：-30mmH20(-295Pa) +100mm H20(+980Pa) |
|
|
C型：-30mmH20(-295Pa) +180mm H20(+1750Pa) |
|
|
D型：-50mmH20(-295Pa) ～+1000mm H20(+1750Pa) 【非標 用戶指定】 |
|
|
正負壓閥盤材質 |
A3 L2 304 304L 316 316L PTFE |
|
阻火層材質 |
304 304L 316 316L 哈氏合金 蒙乃式合金 |
|
螺帽螺栓 |
20# 304 304L 316 316L |
|
防爆等級 |
BS 5501:ⅡA ⅡB ⅡC |
|
密封墊片 |
丁晴橡膠墊片 聚四氟乙烯墊片 金屬墊片 石墨墊片 |
|
密封面 |
突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG） |
|
連接形式 |
法蘭連接（Ⅱ）內螺紋連接（Ⅲ）外螺紋連接（Ⅳ） |
|
法蘭標準 |
HG GB HGJ JB ANSI JIS DIN BS NF |
|
設計制造檢測標準 |
GB5908-86 GB13347-92 |
|
工作溫度 |
碳鋼：-30℃～+350℃ 不銹鋼：-80℃～+480℃ |
|
外表 |
碳鋼：防腐油漆 鋁合金、不銹鋼：酸洗處理或防腐油漆 |
呼吸閥壓力曲線圖:
保養與維修：
為了確保呼吸閥的性能達到完全使用的目的。呼吸閥應在半年進行檢查和保養。
1、檢查壓力閥盤和真空閥盤動作是否靈活，導桿及閥封環接觸面有無損傷。
2、重新安裝壓力閥盤時，應保證接觸面要嚴格，導桿升降靈活。
4．新閥啟動時，應在安裝前清除閥盤的防震物，否則呼吸閥將失靈。
5．因天氣潮濕風沙情況下，溫度達到零度范圍內，儲罐不可發油使用。急生產時必須先打開量油孔其它之類的供氣產品，以保持儲罐安全作用。
6．呼吸閥在正常工作進油之前，必須先打開量油孔。
------------------------------------------
相關資料：
二、呼吸閥分類
第一種是達到一定壓力時，進行呼或吸；另一種是設計成純粹只呼不吸，可以理解為用兩個適當壓力的單向閥代替。第二種呼吸閥類似于單向止逆閥，它只能向外呼氣，不能向內吸氣，當系統內壓力升高時，氣體便經過呼吸閥向外放空，保證系統的壓力恒定。對于存放有毒物質的貯罐，是沒有的呼吸閥的，或者加活性碳過濾器等處理裝置的。
三、呼吸閥選用
1.對安裝位置的要求和溫度范圍的要求，如寒冷地區就應選用全天候呼吸閥，而安裝在管道中的應選用管道式呼吸閥。
2.機械呼吸閥的控制壓力應與有關的承壓能力相適應。
3.機械呼吸閥的規格（法蘭通徑）應滿足油罐的最大進出油呼吸氣體流量要求。
四、呼吸閥結構
由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內的閥。它充分利用油罐本身的承壓能力來減少油蒸氣排放，其原理是利用閥盤的重量來控制油罐的呼氣正壓和吸氣負壓。當罐內氣體的壓力在機械呼吸閥的控制壓力范圍之內時，呼吸閥不動作，保持油罐的密閉性；當罐內氣體空間的壓力升高，達到呼吸閥的控制正壓時，壓力閥被頂開，氣體從罐內逸出，使罐內壓力不在繼續增高；當罐內氣體空間的壓力下降，達到呼吸閥的控制負壓時，罐外的大氣將頂開真空閥而進入罐內，使罐內的壓力不在繼續下降。
五、呼吸閥作用
充分利用油罐本身的承壓能力來減少油蒸氣排放，其原理是利用閥盤的重量來控制油罐的呼氣正壓和吸氣負壓。當罐內氣體的壓力在機械呼吸閥的控制壓力范圍之內時，呼吸閥不動作，保持油罐的密閉性；當罐內氣體空間的壓力升高，達到呼吸閥的控制正壓時，壓力閥被頂開，氣體從罐內逸出，使罐內壓力不在繼續增高；當罐內氣體空間的壓力下降，達到呼吸閥的控制負壓時，罐外的大氣將頂開真空閥而進入罐內，使罐內的壓力不在繼續下降。
型號標記
呼吸閥壓力曲線圖 ·
